15.03.2009
Meine Holde hat dieser Tage Geburtstag...und schon seit Langem sucht sie für uns eine interessante Uhr für`s Wohnzimmer. Die Uhren, die man kaufen kann, die findet sie meistens nicht wirklich schön, oder sind dann erheblich zu teuer....
Darum - wozu hat sie einen Frickler an der Seite ?

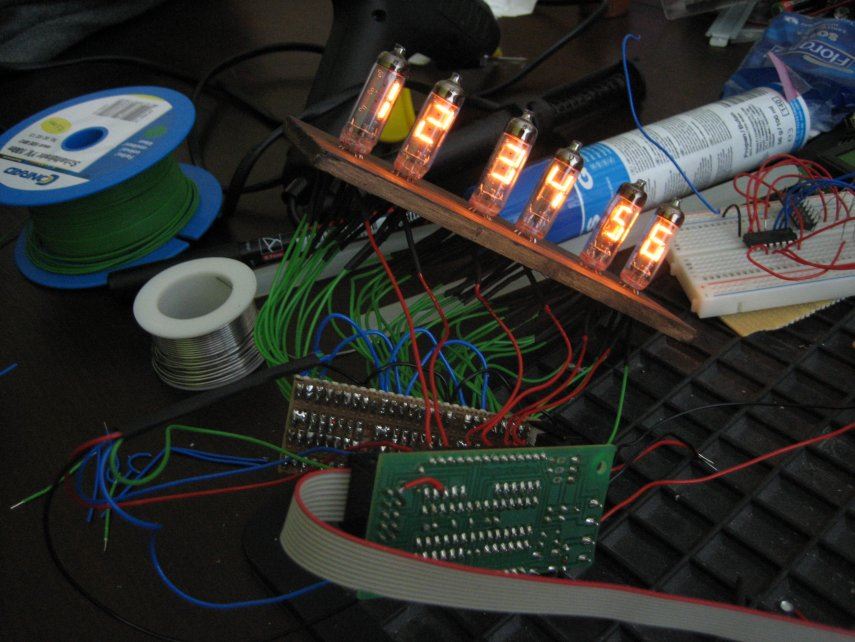

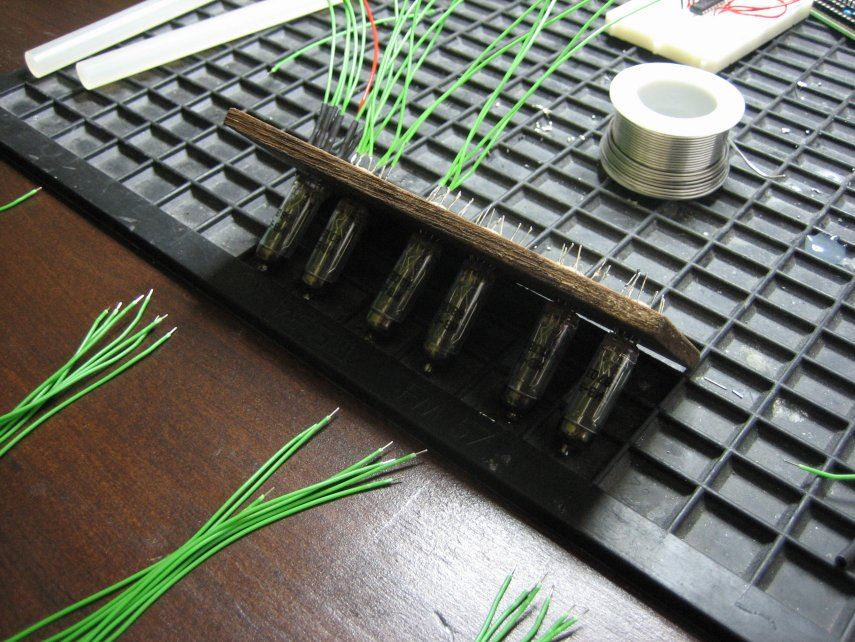

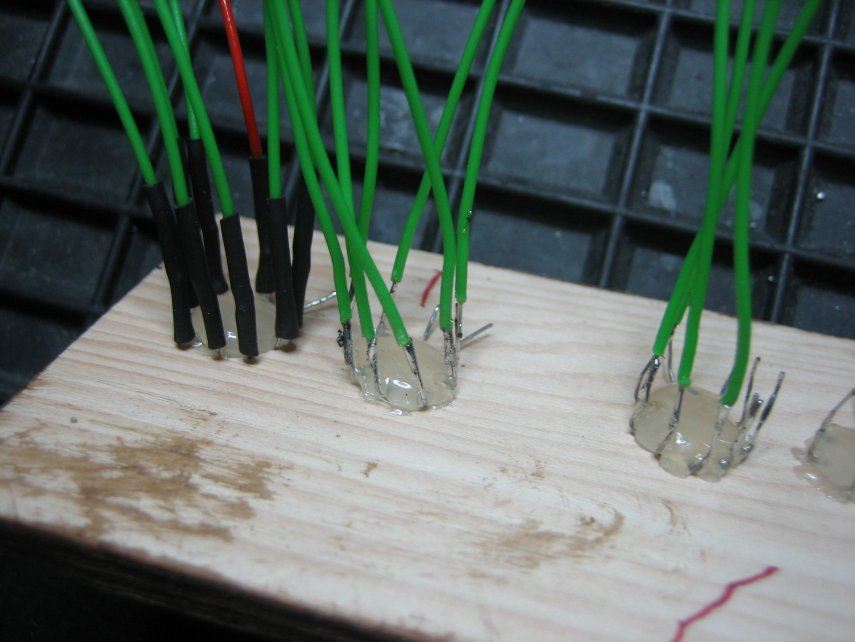

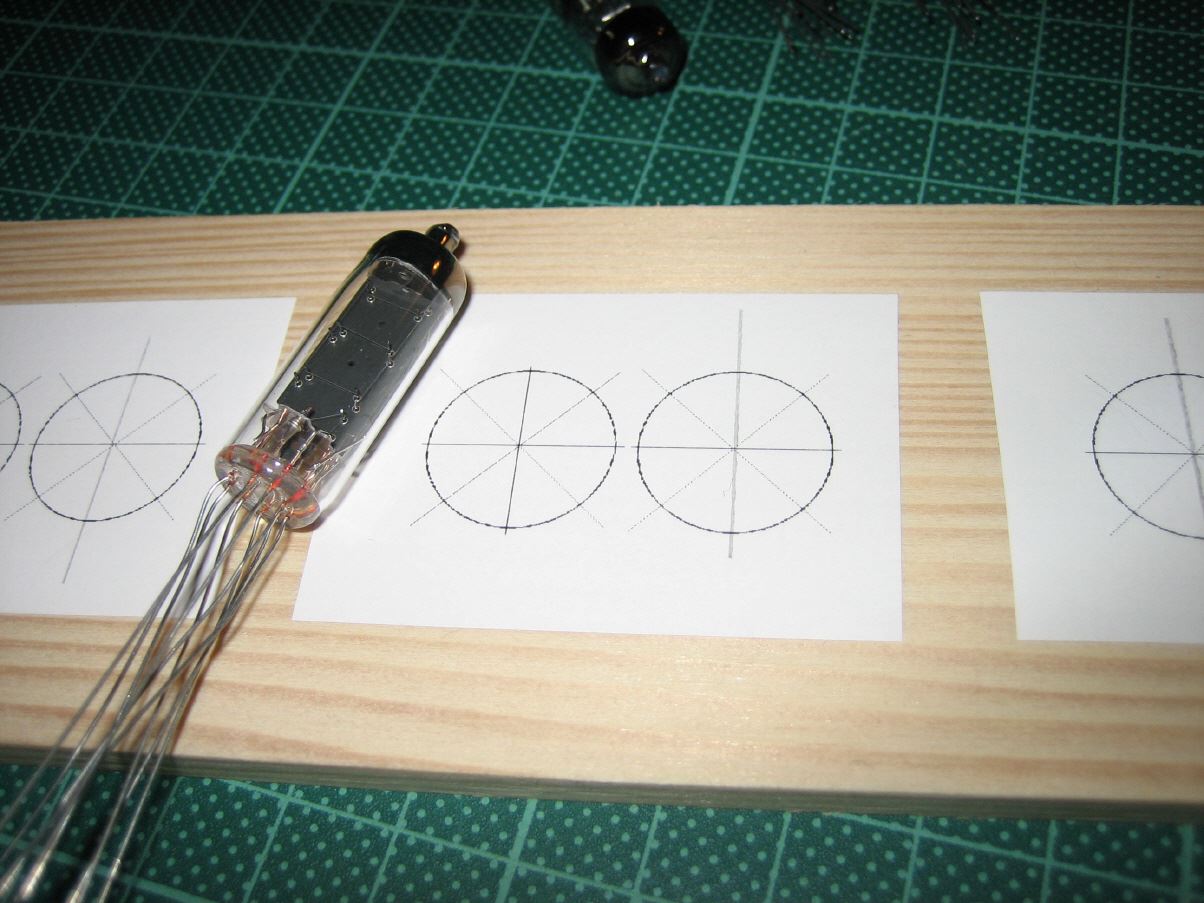

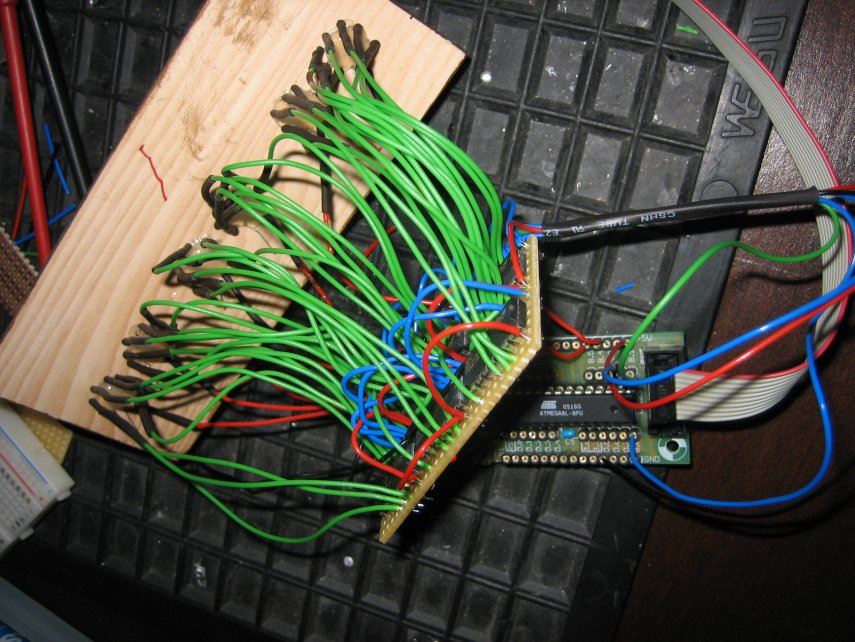

Bei Ebay ein paar Numitronanzeige (russische Glühfadenanzeige) geordert, jede Ziffer mit einem Schieberegister versehen (daher im Gegensatz zur einer Multiplexlösung absolut kein Flimmern), einen kleinen Atmega8 auf nem Snugboard und `nen Uhrenquarz dran...danach ein wirres Kabelgewirr als Paradebeispiel erzeugt, funktioniert aber trotzdem Alles... *g*
...das einzige Manko - die Uhr zieht ordentlich Strom (~0,8 A), daher wird die Anzeige auch im Zeitraum von 23:00-06:00 Uhr dunkel geschaltet.

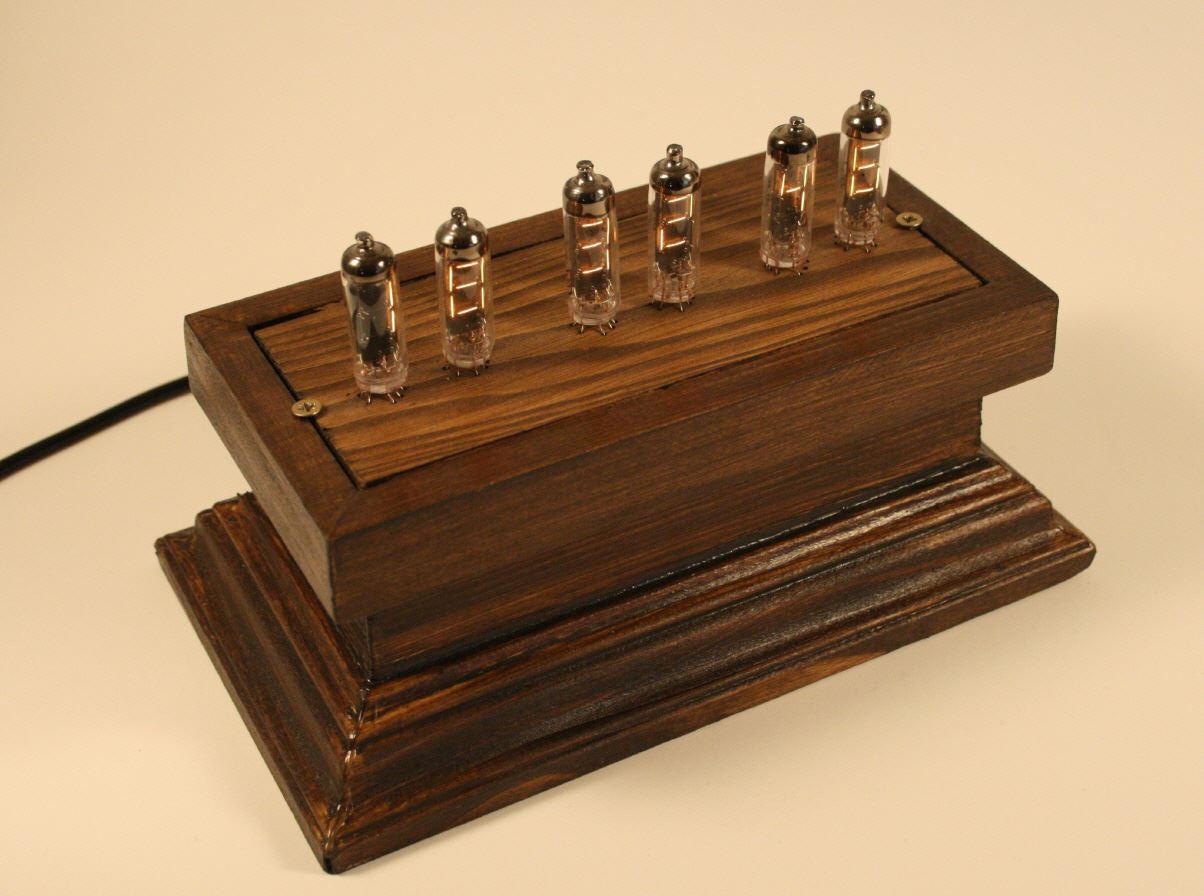

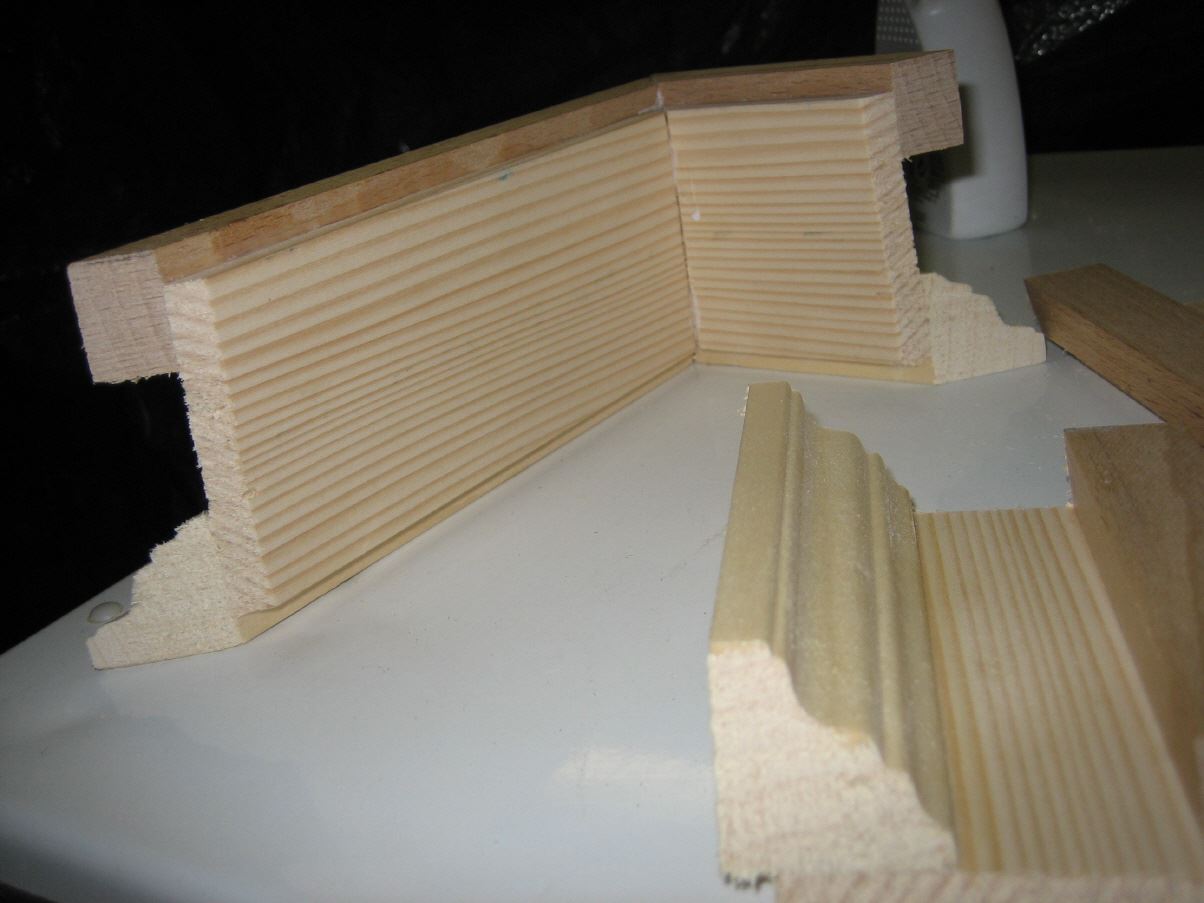

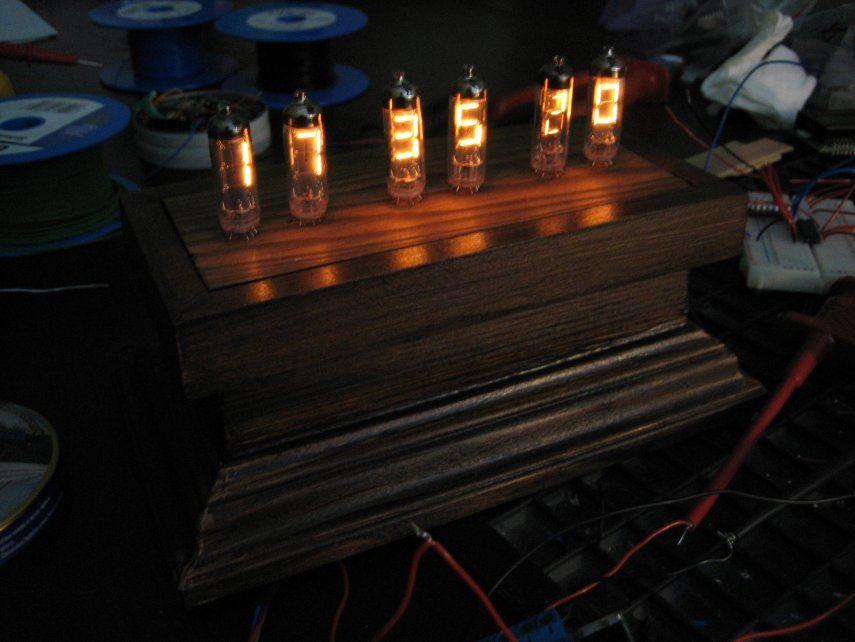

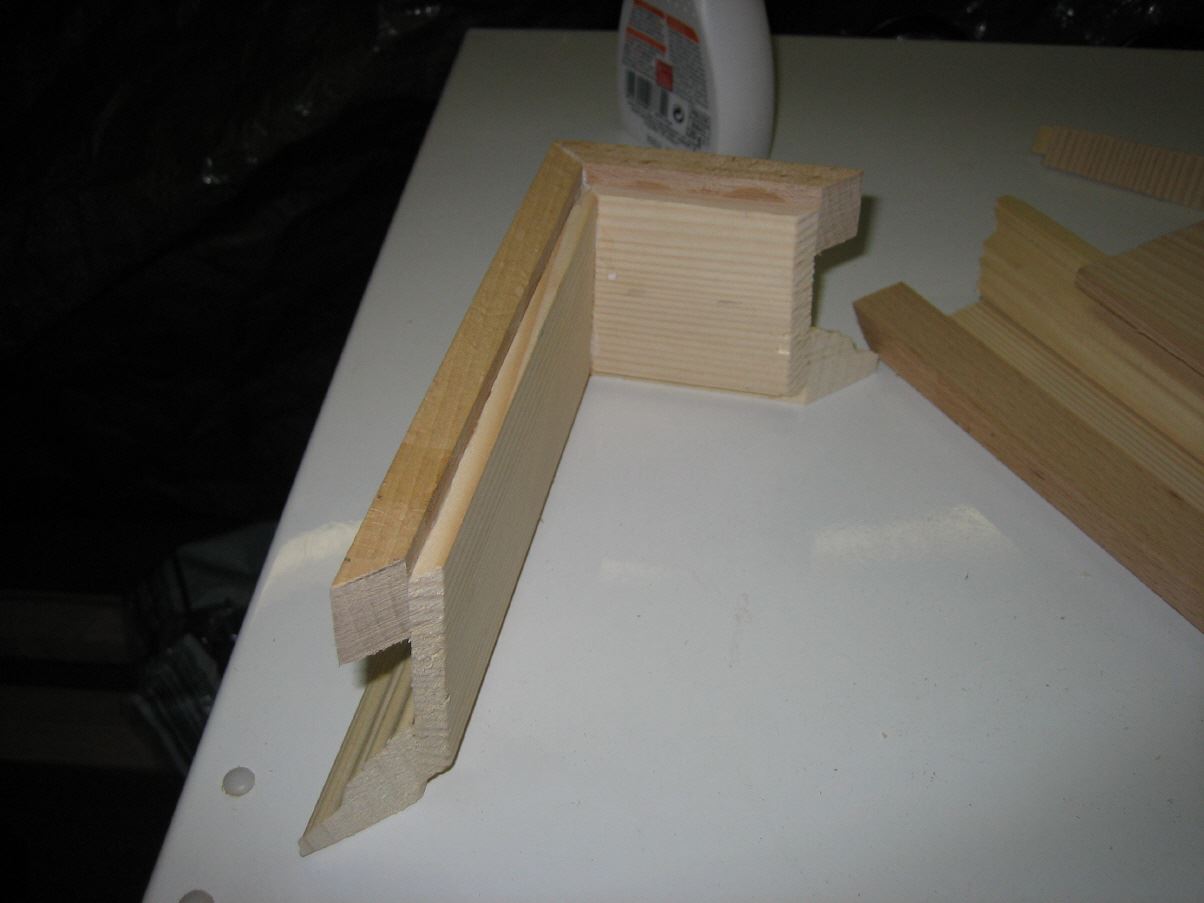

Das Ganze in ein ebenfalls selbstgebautes Holzgehäuse gebaut und mal wieder viel zu lange an der Programmierung festgehangen...aber dann doch wieder geschafft...
25.05.2017

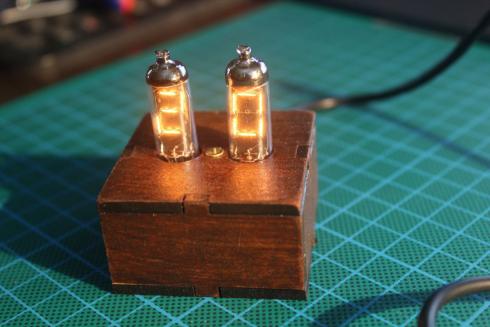

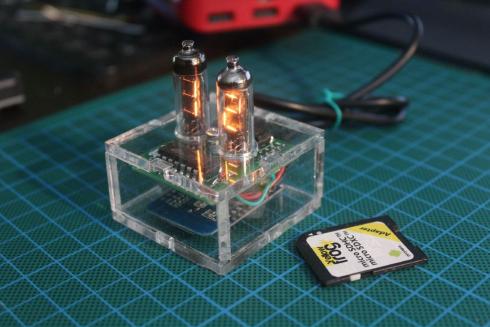

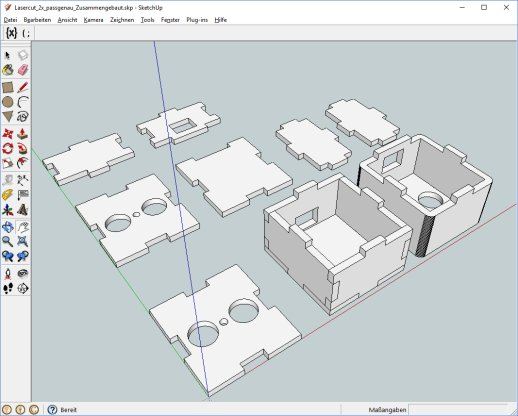

...meine Numitron Clock als Version mit nur zwei Ziffern - einmal in Acryl, einmal in MDF gelastert:
03.01.2017

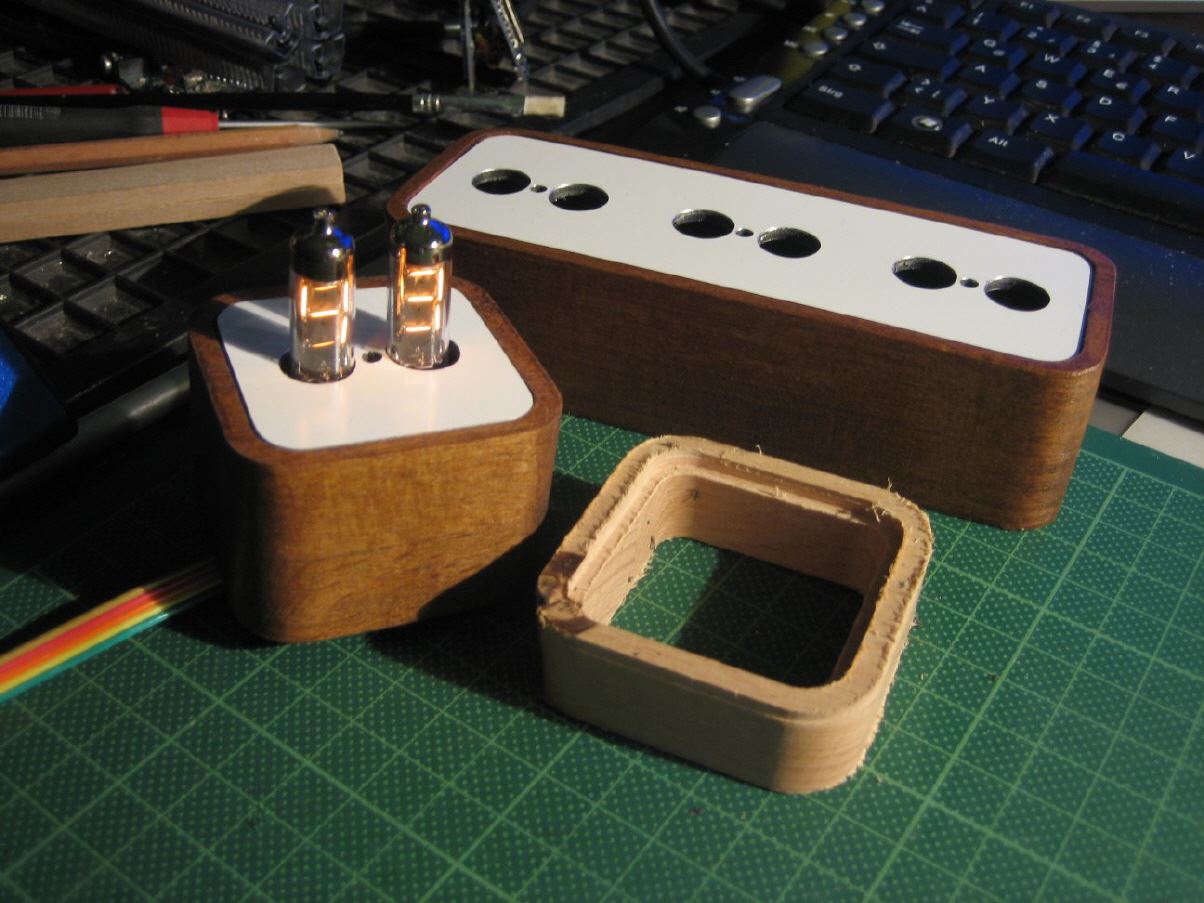

Zum Ende des vergangenes Jahres habe ich nochmal an meiner Numitron-Uhr gebaut. Aus mehreren Modulen kann man sich nun recht leicht eine Uhr zusammenbauen.

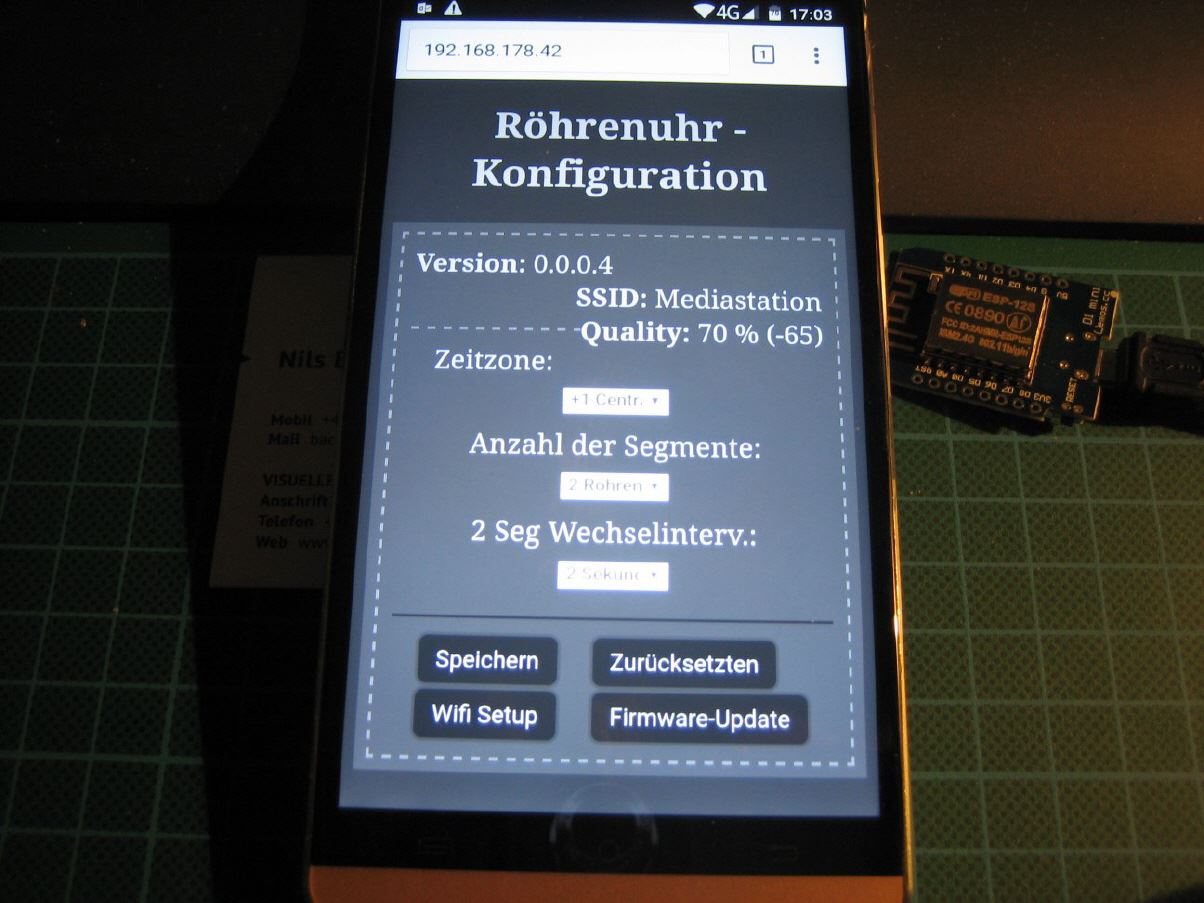

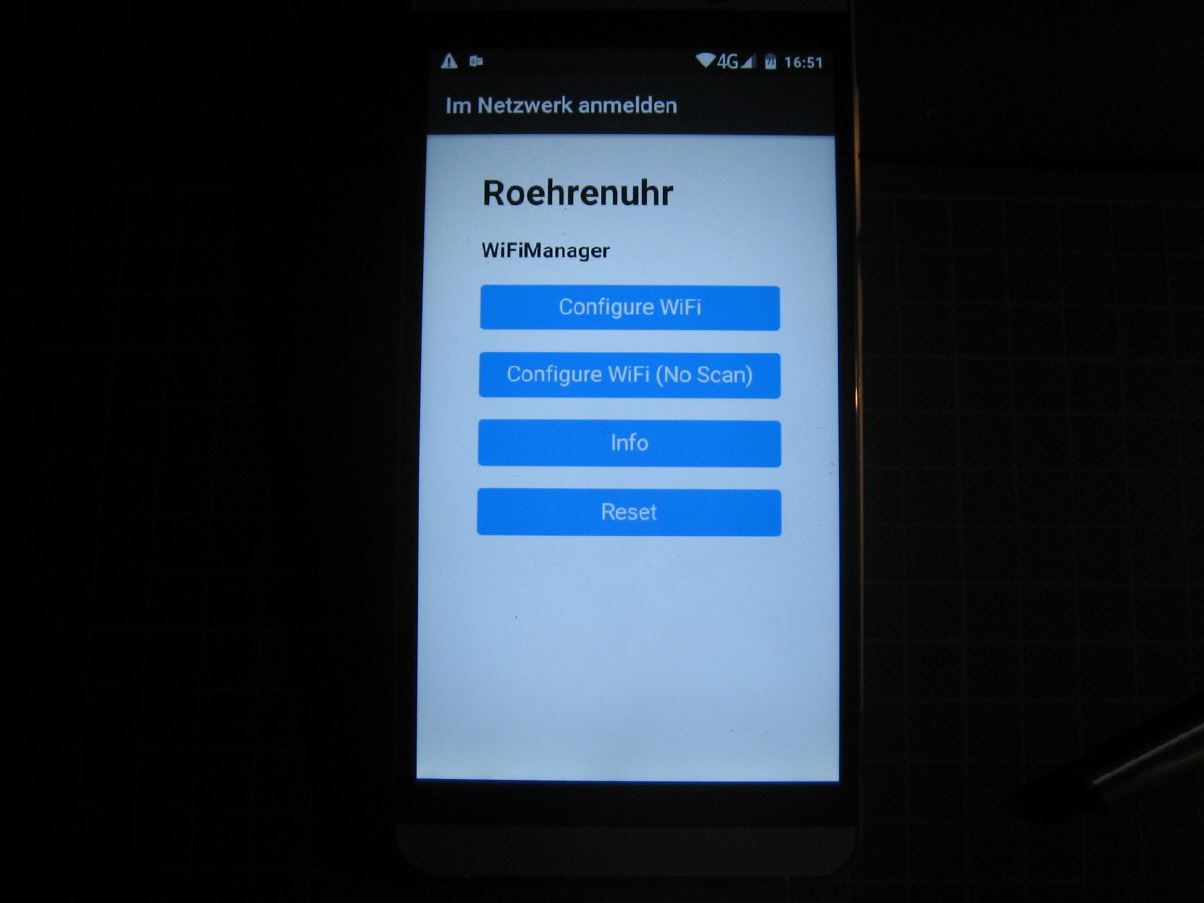

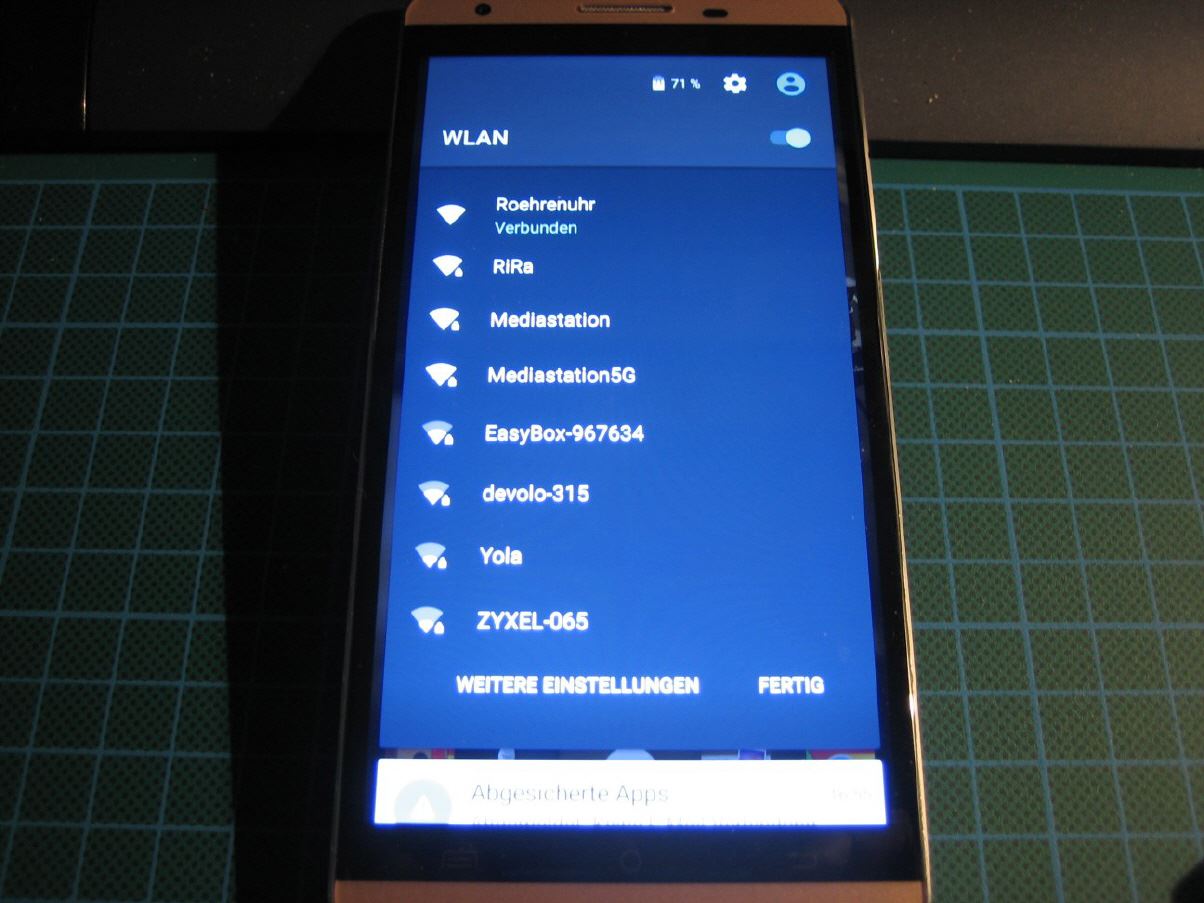

Ein Bekannter vom Verein hat mir für eine "nodemcu mini" (Microcontroller mit WLAN) auch eine tolle Firmware geschrieben, die nun automatisch über mein heimisches WLAN die Zeit in der Uhr über einen Zeitserver im Internet stellt. Das Ganze sehr komfortable über eine Konfigurationsseite per Smartphone bedienbar.
23.08.2020

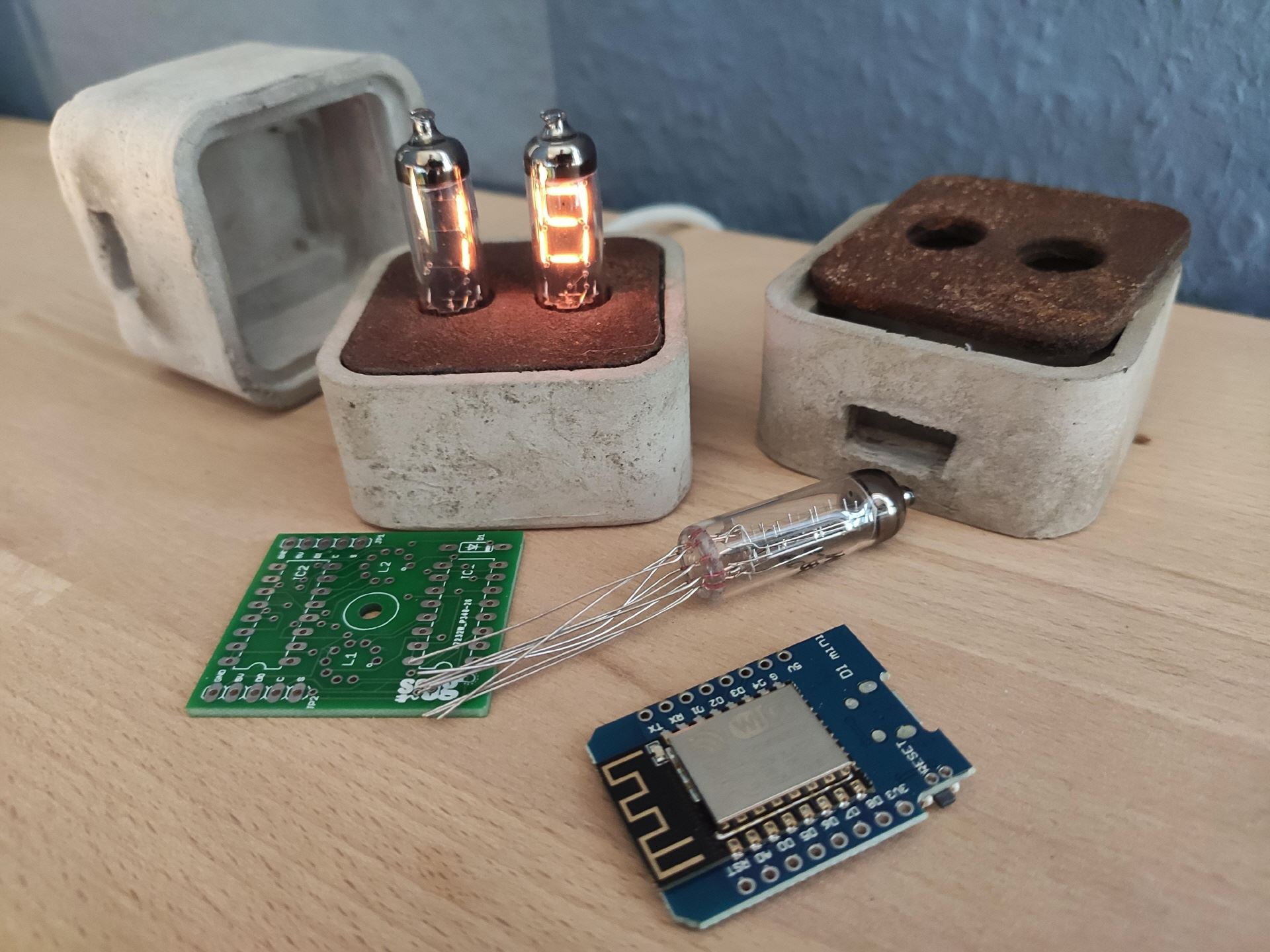

ich habe ja schon etliche von den Numitron Uhren gebaut, diese bisher entweder mit einem Gehäuse aus gefrästem Holz, gelasertem Acryl oder 3D gedruckt mit PLA.

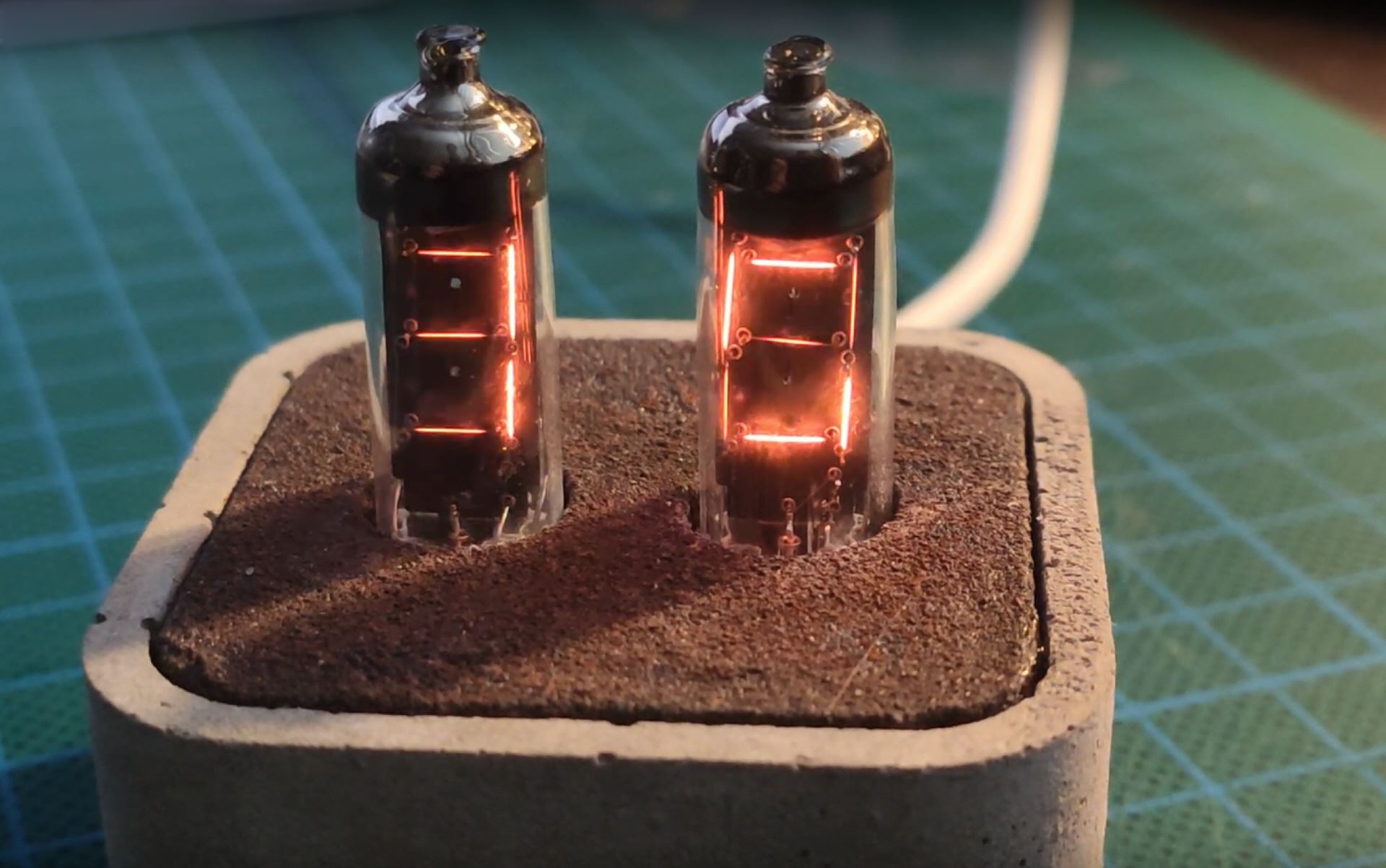

Um dem jetzt noch ein bisschen mehr Retrocharme hinzuzufügen habe ich nun ein Gehäuse aus gegossenem Beton entwickelt, dazu noch die gelaserte "Deckelplatte" mit einer Rostoptik (speziellerLack) versehen.
Für das Gehäuse wurde zuerst ein 3D Modell entworfen und und sehr fein aufgelöst mit meinem SLA-Drucker aus flüssigem Resin gedruckt, anschliessend wurde daraus dann eine Negativform mit 2k Silikon erstellt. Mit dieser Form kann man nun beliebig viele Gehäuse aus Beton, Zement, Gips, Gießkeramik oder Resin abgiessen.
